В сложната екосистема на противопожарна защита и безопасност на живота механичните компоненти-тръби, помпи и спринклери-често получават най-голямо внимание. Тези системи обаче са ефективни само ако водоснабдяването остава безпрепятствено. Това е мястото, къдетоТамперен превключвател, по-специално наПревключвател за контрол на клапана, играе ключова роля. Той действа като "пазач" на противопожарната система, като гарантира, че критичните клапани, контролиращи водния поток, никога не са затворени случайно или злонамерено.
1.Какво е тамперен превключвател?
Тамперният превключвател е електромеханично устройство, предназначено да следи позицията на дръжката на клапана или контролния механизъм. В противопожарната защита основната му функция е да осигури "надзор". За разлика от превключвателя на потока, който реагира на движението на водата, тамперният превключвател реагира на движението на самия клапан.
Ако контролният вентил е частично или напълно затворен, тамперният превключвател открива тази промяна в позицията и изпраща електронен сигнал до пожароизвестителен контролен панел (FACP) или система за управление на сградата. Това гарантира, че управителите на съоръженията ще бъдат незабавно предупредени, ако подаването на вода към спринклерите е компрометирано.
2. Основната анатомия на контролния превключвател на клапана
Високо{0}}ефективният контролен превключвател е проектиран да бъде здрав, устойчив-на атмосферни влияния и силно чувствителен към движение. Типичната му конструкция включва:
Задвижващият механизъм (спусъкът):Пружинен-лост или прът, който лежи върху движещите се части на вентила (като стеблото на вентил с външен винт и хомут или флагчето на дроселна клапа).
Микро-превключватели:Обикновено съдържа два комплекта контакти с еднополюсен двоен контакт (SPDT). Единият комплект обикновено е свързан към пожароизвестителния панел, докато другият може да се използва за локален допълнителен зумер или система за сигурност.
NEMA{0}}Корпус с оценка:За да издържат на тежки среди-като помпени помещения, гаражи за паркиране или открити шахти-вътрешните компоненти са поместени в-устойчив на корозия, устойчив на атмосферни влияния метален или поликарбонатен корпус.
Устойчиви-на тампер винтове:За да попречи на някой да забрани самия превключвател, корпусът обикновено се закрепва със специализирани винтове, които изискват уникален инструмент за отваряне.
3. Ключови типове контролни превключватели
Различните конструкции на вентили изискват специфични типове контролни превключватели. Разбирането на тези вариации е от съществено значение за правилното проектиране на системата:

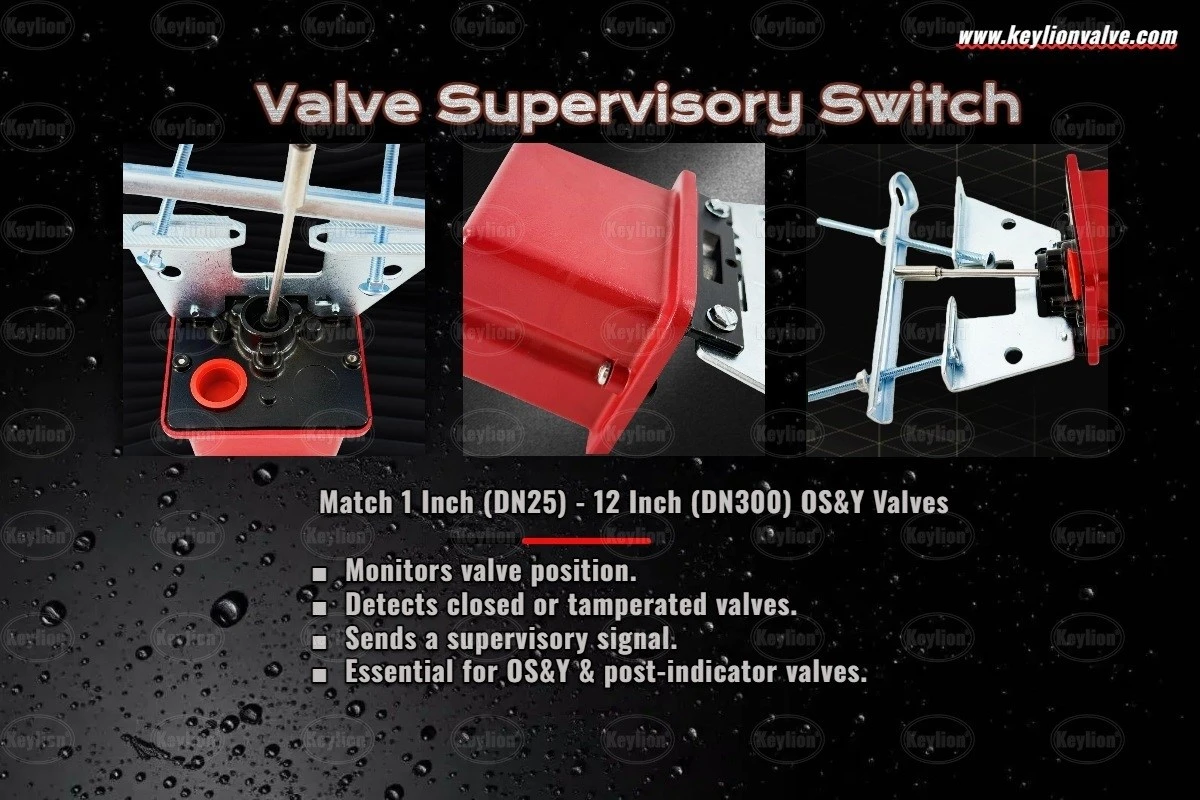

A.Превключватели OS&Y (външен винт и хомут).
Те се използват при шибъри, при които стъблото се движи навътре и навън, докато вентилът се задейства. Превключвателят е монтиран към скобата на клапана и скоба държи задвижващия механизъм срещу стеблото с резба. Когато вентилът е затворен, стеблото се движи, позволявайки на задвижващия механизъм да задейства превключвателя.
B. Превключватели с дроселови клапи
Много модерни дроселови клапи се доставят с „вградени-контролиращи превключватели. Външни превключватели обаче могат да се монтират и към задвижващия механизъм. Те откриват въртенето на вътрешния диск или движението на външния индикатор.
C. Превключватели PIV (Post Indicator Valve).
Често срещани във външни дворове, тези вентили контролират основното водоснабдяване от улицата. Превключвателят е монтиран вътре в корпуса на PIV и следи целта (знака „Отворено/затворено“), за да гарантира, че клапанът остава в позиция „Отворено“.
4. Технически спецификации
За да се счита един контролен превключвател за „индустриален клас“, той трябва да отговаря на строги механични и електрически показатели:
■ Работна температура: Трябва да функционира надеждно от -40 градуса до 60 градуса (-40 градуса F до 140 градуса F), което позволява инсталиране в неотопляема или екстремна среда.
■ Закъснение на сигнала: За разлика от превключвателите на потока, тамперните превключватели обикновено се задействат незабавно. Няма механизъм за забавяне, тъй като всяко неразрешено движение на главния воден клапан се счита за незабавна авария.
■ Рейтинг на контакта: Обикновено се оценява за 10 ампера при 125/250VAC, което им позволява да взаимодействат с разнообразно оборудване за наблюдение.
■ Точка на задействане: Индустриалните стандарти диктуват, че превключвателят трябва да се задейства в рамките на две пълни завъртания на ръкохватката на вентила или когато флагчето на клапана се е преместило на 1/5 от общото си разстояние на движение.
5. Защо надзорът има значение: Рисковете от „затворените клапани“
Най-честата причина за повреда на пожарните спринклери по време на действителен пожар е aзатворен клапан. Екипите по поддръжката често затварят вентили, за да извършат ремонт и забравят да ги отворят отново. Без контролен превключвател тази грешка може да остане незабелязана, докато възникне пожар и водата не достигне до спринклерните глави.
Чрез интегрирането на Fire Valve Supervision в системата за наблюдение на сградата рискът от човешка грешка е значително намален. В момента, в който ръкохватката на клапана започне да се върти, пожароизвестителният панел ще сигнализира за „Надзорно“ състояние-различно от „Пожарна аларма“-уведомявайки персонала да проучи състоянието на клапана.
6. Най-добри практики за инсталиране и поддръжка
Правилната инсталация е единственият начин да се гарантира, че превключвателят ще работи, когато е необходимо. Основните съображения включват:
■ Синхронност:Ако вентилът има два превключвателя, те трябва да бъдат синхронизирани, за да се задействат едновременно.
■ Защита на тръбопровода:Окабеляването трябва да бъде прекарано през твърд или гъвкав метален тръбопровод, за да се предотврати физическо увреждане или случайно срязване.
■ Заземяване:Металният корпус на превключвателя трябва да бъде правилно заземен към тръбопроводната система, за да се предотвратят електрически опасности.
■ Протокол за тестване:Съгласно стандартните насоки за инспекция, тестване и поддръжка (ITM), всеки контролен превключвател трябва да се тества половин - годишно. Това включва физическо завъртане на дръжката на вентила и проверка дали сигналът е получен от контролния панел.
7. Отвъд противопожарната защита: промишлени употреби
Въпреки че се използват основно за пожарна безопасност, тамперните превключватели също са жизненоважни при контрола на промишлени течности. В химически заводи или съоръжения за пречистване на вода определени клапани трябва да останат в определено състояние (отворени или затворени), за да поддържат стабилността на процеса или да предотвратят разливи в околната среда. Използването на контролен превключвател осигурява метод с ниска-цена и висока{3}}надежденост за дистанционно наблюдение.
Заключение
Тамперният прекъсвач е безшумният гръбнак на целостта на противопожарната система. Той гарантира, че милионите долари, инвестирани в помпи, тръби и спринклери, няма да станат безполезни от едно завъртане на дръжката. Когато избират превключвател за контрол на вентила, инженерите трябва да дадат приоритет на устойчивостта на атмосферни влияния, гъвкавостта на двойните-контакти и лесния монтаж, за да осигурят дългосрочна-надеждност на системата.
